PRK Sound Card

Nachdem nicht bei jedem PRK die Sound Cards dabei sind, wie ich zu meinem Leidwesen feststellen mußte, habe ich mich auf die Aufgabe gestürzt, die Sound Cards, im Original mit RAM/PRESET 84 02 betitelt, nachzubauen. Das PRK verfügt zu diesem Zweck über eine Reihe von Steckplätzen. Diese Steckplätze werden mit identischen Karten bestückt.

Kartenaufbau

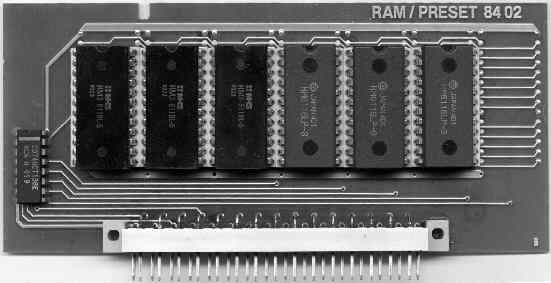

Die Originalkarten haben das Format 145x64mm. Die Breite ist eher unkritisch und kann bis auf 85mm gesenkt werden, die Höhe muß hingegen exakt eingehalten werden, da die Platine durch eine Ausnehmung in einer Metallplatte im PRK fixiert wird. Dadurch ist auch bedingt, daß die Leiterbahnen maximal bis 2mm unter den Rand gehen dürfen, es sollte aber eher ein größerer Abstand eingehalten werden. Die Originalkarten haben gegenüber von Pin 31 eine Ausnehmung, die aber keinerlei Funktion hat.

Die Original-PPG-Karten sind mit 6 oder 7 EPROMS des Typs 27128 (16Kx8) sowie einem Adreßdecoder 74LS138 bestückt.

Anschluß

Die benötigten Stecker entsprechen der DIN-Norm 41612/41617 im Format 31 Pins, 2.5mm Abstand. Diese Stecker werden offenbar sogar noch hergestellt, zum Beispiel von der Firma CONEC.

Nachdem das PRK in jedem Fall mit einer derartigen Karte bestückt sein muß, die Static RAM zum Abspeichern der PRK-Programme enthält, konnte ich die Anschlüsse durchmessen. Die Angaben der folgenden Tabelle sind sowohl für die Soundkarten (EPROM) als auch für die SRAM-Karte angegeben.

Pin	Connected to	Pin	Connected to
1	Vcc	17	D6 EPROM & SRAM
2	A13 EPROM, Vcc SRAM	18	D5 EPROM & SRAM
3	A12 EPROM	19	D4 EPROM & SRAM
4	A11 EPROM, /WR SRAM	20	D3 EPROM & SRAM
5	A10 EPROM & SRAM	21	D2 EPROM & SRAM
6	A9 EPROM & SRAM	22	D1 EPROM & SRAM
7	A8 EPROM & SRAM	23	D0 EPROM & SRAM
8	A7 EPROM & SRAM	24	Select A 74138
9	A6 EPROM & SRAM	25	Select B 74138
10	A5 EPROM & SRAM	26	Select C 74138
11	A4 EPROM & SRAM	27	G1 74138
12	A3 EPROM & SRAM	28	/PGM EPROM
13	A2 EPROM & SRAM	29	N.C.
14	A1 EPROM & SRAM	30	G2A 74138
15	A0 EPROM & SRAM	31	GND, G2B 74138, /G EPROM, /RD SRAM
16	D7 EPROM & SRAM

Die EPROMs bzw. SRAMs auf der Karte werden vom 74138 angesteuert. Der /E-Eingang der EPROMs bzw. /CE-Eingang der SRAM-Bausteine wird dabei von folgenden Ausgangsleitungen des 74138 angesteuert (von links nach rechts):

74LS138	Chip 1	Chip 2	Chip 3	Chip 4	Chip 5	Chip 6	(Chip 7)
	Y0	Y1	Y2	Y3	Y4	Y5	Y6

Chip 1 ist also der mit der niedrigsten Adresse, Chip 7 (sofern vorhanden) der mit der höchsten Adresse.

Neuplanung

Nachdem sich die EPROMs in der Zwischenzeit stark weiterentwickelt haben, ist es bei einer Neuentwicklung möglich, anstelle der 6-7 EPROMs ein einziges zu verwenden, wodurch sich die Anzahl der Chips auf der Karte von 7-8 auf 2 verringert. Das senkt die Kosten und die Komplexität erheblich. Ich habe begonnen, eine neue Version der Karte unter Verwendung eines 27C1001-EPROMs (128Kx8) zu planen - Schaltschema siehe hier. Näheres folgt.

Stand: 12.04.10
