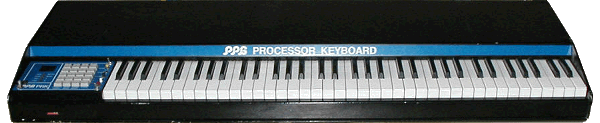

Das einzigartige MIDI-Bastel-PRK

Das ist ein ganz spezielles Stück aus meiner Sammlung - ein PRK, das ich zusammen mit einem defekten Wave 2.3 und einem Waveterm B mit 8"-Laufwerken von Andy Scholle erworben habe.

Ein normales PRK hat kein MIDI... dieses hat gleich zwei unterschiedliche MIDI-Schnittstellen: eine interne und eine externe.

Intern

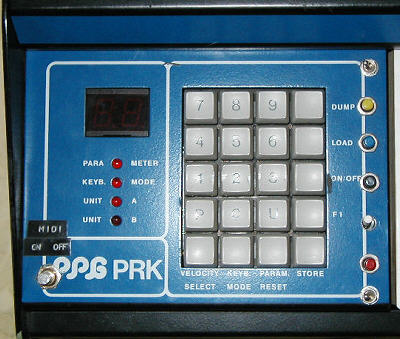

Die erste wurde, Andy zufolge, von PPG eingebaut, da er in den Anfangstagen mehrfach als "Versuchskaninchen" von PPG eingesetzt wurde. Hierbei handelt es sich um einen Zusatzprozessor, der per Umschalter die Kontrolle über die Klaviatur übernahm und die Daten nicht auf den PPG-Bus, sondern auf MIDI Out weitersendete. Die Bedieneinheit links wurde ganz ordentlich umgebaut:

Wie man sehen kann, gibt es da einen "MIDI ON/Off"- Umschalter. Dieser hat im Lauf der Jahrzehnte bedauerlicherweise den aufgeschraubten Drehknopf verloren. Auf der rechten Seite gibt es eine Reihe von Tastern und Umschaltern, die allerdings innen nicht mit dem Zusatzprozessor verbunden sind. Leider ist es mir daher nicht mehr möglich, zu sagen, welcher Taster wofür diente...

Der Umschalter ist nicht eben unkompliziert - er schaltet die komplette Klaviatur entweder auf das PPG-Prozessorboard oder auf das MIDI-Board.

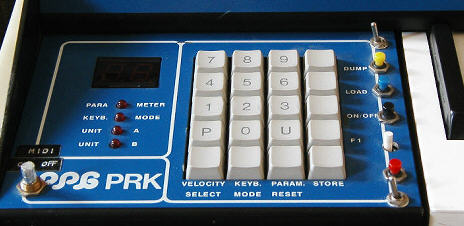

Hier noch eine Ansicht aus anderer Perspektive:

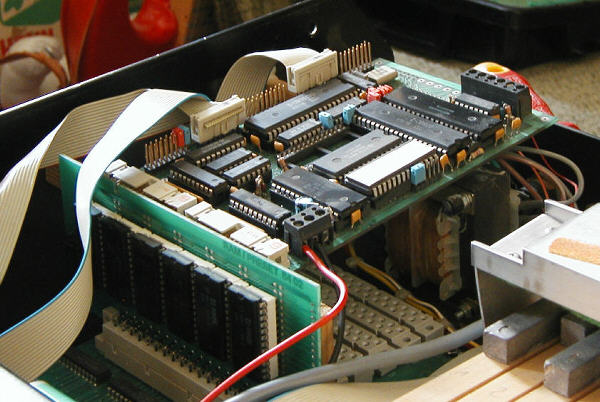

und nun zum "Innenleben", das... na sagen wir, "provisorisch" ausgeführt wurde. Die Zusatzplatine wurde mit Hilfe eines kleinen Holzrahmens in das PRK hineingeklebt. Jawohl, mit Heißkleber. Nicht sehr reparaturfreundlich.

Der Zusatzprozessor scheint ein generisches Mikrocontroller-Experimentiersystem zu sein, bedauerlicherweise ohne jede Beschriftung, die die Herkunft erläutern würde. Jedenfalls weist es eine ganze Reihe von Anschlüssen, offenbar für diverse I/O-Ports auf.

Leider funktioniert das interne Interface nicht so ganz... zwar scheint es die Tasten hin und wieder korrekt abzufragen, liefert zwischendurch aber auch jede Menge MIDI-Schrott. Nun, hier ist noch Restaurierarbeit ohne Ende angesagt...

Extern

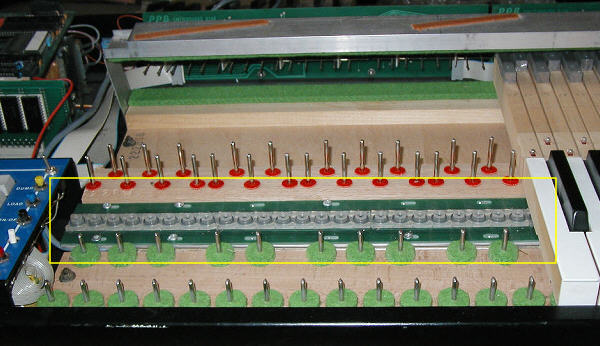

Irgendwann wurde auch noch eine zweite MIDI-Schnittstelle nachgerüstet... man kann ja nie genug davon haben :-) Diese allerdings setzte nicht auf die normale PPG-Tastaturlogik auf wie die interne, sondern beschritt einen komplett eigenständigen Weg. Zu diesem Zweck wurde im PRK eine Reihe von Gummikontakten angebracht (im Bild gelb eingerahmt):

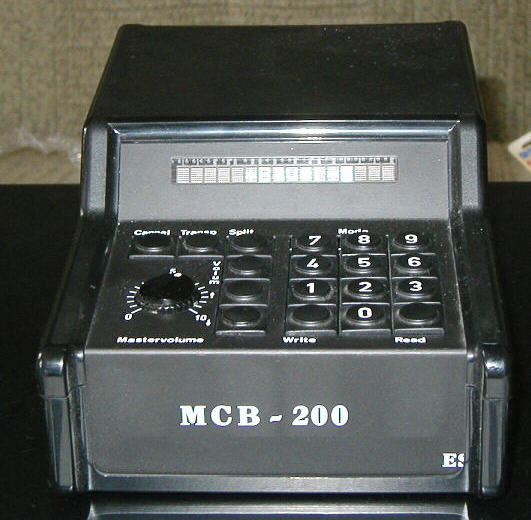

und ein Ansteuerungskabel nach außen durch die Gehäusewand geführt. Dieses wird dann in ein hübsches handgemachtes Zusatzkästchen eingesteckt:

... auf dem man alles Mögliche einstellen kann. Bedauerlicherweise gibt es dazu keinerlei Anleitung mehr. Hergestellt (oder eingebaut und adaptiert) wurde das MCB-200 von:
    Tonstudio - Bauer
    Eitel-Fritz-Str. 20
    1000 Berlin 38
(das erzählt es liebenswürdigerweise beim Aufdrehen :-).

Dieses Interface scheint soweit zu funktionieren, bei manchen Tasten besser, bei manchen weniger gut... offenbar würde ihm eine Kontaktreinigung guttun. Werde ich bei Gelegenheit vornehmen. Nur leider habe ich keine Anleitung dazu, und Andy kann sich auch an nichts mehr erinnern - das Kästchen scheint verdammt schlau zu sein. Offenbar kann es bis zu 4 Keyboard-Zonen mit verschiedenen Channel- und Transpose-Zuordnungen verwalten, aber die Bedienung ist extrem verwirrend. Sollte irgend jemand ein Handbuch dazu haben, wäre ich über eine Kopie sehr dankbar!

Stand: 15.09.02
