PPG EVU

Die EVU (Expansion Voice Unit) ist prinzipiell ein Wave 2.3 ohne Tastatur. Sie wurde als Vorläufer des Wave 2.3 entwickelt, um dem PPG-System zu mehr Stimmen zu verhelfen. Außerdem war sie dem damals aktuellen Wave 2.2 insofern überlegen, daß sie 8-fach multitimbral war und schon über 12-bit-Technologie verfügte.

Als Spezialität kann jede der 8 Stimmen in Lautstärke und Panoramaposition separat eingestellt werden.

Ich bin gerade dabei, das Betriebssystem V6 des Wave 2.2, 2.3, sowie das Betriebssystem V3 der EVU komplett zu disassemblieren und zu analysieren. Sollte irgend jemand Interesse haben, daran mitzuarbeiten oder irgendwo alte Assemblerlistings haben, bitte ich, mich zu kontaktieren.

Des Technikers Freuden

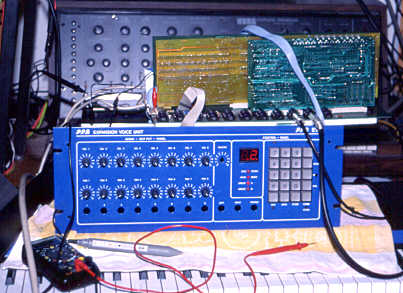

Ich habe die EVU in einem defekten Zustand bekommen und mußte viel Zeit investieren, bis sie endlich funktionierte. Hier ein kleines Bild aus der Reparaturzeit - EVU im "Debug-Modus" :-)

Sollte das verwirrend aussehen - es ist ein Blick auf die EVU-Platinen, die oben auf dem EVU-Gehäuse plaziert wurden. Auf diese Art ist es viel einfacher, mit einem DMM oder Logiktester an die Teststellen heranzukommen.

Zusätzlich handelt es sich bei meiner EVU um eine der frühen - sie hat noch ein I/O-82-Board ohne MIDI und lief unter dem Betriebssystem V1. Ich habe ihr eine selbstgebaute MIDI-Nachrüstung verpaßt und sie auf V3 aufgerüstet.

Also available in English!

Stand: 26.12.01
