EL-Leuchtfoliennachrüstung für den Wave 2.2

Eine der Verbesserungen des Wave 2.3 gegenüber dem Wave 2.2 ist das hintergrundbeleuchtete Display, das es bei schwacher Beleuchtung deutlich vereinfacht, mit dem Wave umzugehen. Wie ich kürzlich herausfand, kann man diese Hintergrundbeleuchtung auch bei älteren Waves nachrüsten. Hier steht, wie's geht.

Achtung: diese Beschreibung gilt für ältere Wave 2.2-Baureihen, nicht hingegen für 2.2er der letzten Baureihen oder echte 2.3er. Um herauszufinden, welchen Displaytyp Ihr Wave hat, schauen sie einfach das erste Foto an. Wenn die rechte untere Ecke ihres Displays über dem weißen "P" von "0 = PROGRAM" endet, haben Sie eines der späteren Modelle mit Hintergrundbeleuchtung; hier finden Sie Details über diese Art von Displays. Endet die rechte untere Ecke hingegen über dem "G" bzw. "R", haben Sie ein Modell, auf das die hier geschilderten Verfahren zutreffen.

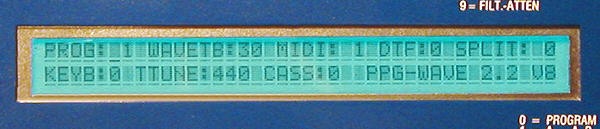

LCD-Display alter Bauart mit Leuchtfoliennachrüstung

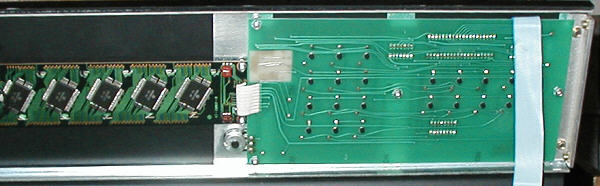

Eine andere Art der Bestimmung besteht darin, den Wave zu öffnen und das TAS-Board und Display von unten anzusehen. Die nicht beleuchteten Modelle sehen etwa so aus:

Und gleich noch ein Achtung!

Um einen Wave 2.2 (wahrscheinlich auch einen Wave 2, das muss ich erst testen :-) mit Hintergrundbeleuchtung zu versehen, sind ziemlich tiefe Eingriffe in das Gerät notwendig - Nachbauer, seid gewarnt! Die Displays sind - im Gegensatz zu denen des Wave 2.3 - praktisch nicht mehr zu bekommen, also ist höchste Vorsicht und Sorgfalt geboten!

Hintergrundinformationen

Es gibt mittlerweile doch schon einige Firmen, bei denen man Leuchtfolien nach Maß bestellen kann; das - und die erfolgreiche Erneuerung der Leuchtfolien meiner neueren Waves -  hat mich auf die Idee gebracht, auch die älteren Modelle nachzurüsten. Theoretisch kann's ja nicht so schwer sein, oder?

Richtig... und falsch zugleich.

Erstens ist es zwar prinzipiell möglich, Leuchtfolien nach Maß zu bestellen, aber diese dann auch zu einem erträglichen Preis zu bekommen, grenzt an Detektivarbeit. Egal, ich hab' also einige besorgt.

Zweitens ist das Wave-Display von Haus aus nicht für Hintergrundbeleuchtung ausgelegt. Mein erster Versuch funktionierte dementsprechend überhaupt nicht... damit man das Display lesen kann, ist hinter dem echten Display eine Reflektorfolie angebracht, die das polarisierte Umgebungslicht zurückwirft. Diese Folie ist komplett undurchsichtig - eine dahinter angebrachte Leuchtfolie hat keine Chance.

Voraussetzungen

Die folgende Anleitung geht davon aus, dass die nötigen Bauteile - EL-Folie, Inverter etc. vorhanden sind. Benötigt wird:

Diese Liste wurde unter der Voraussetzung zusammengestellt, dass die Leuchtfolienansteuerung des Wave 2.3 möglichst originalgetreu nachgebaut werden soll; es gibt allerdings eine Vielzahl von Invertern, darunter auch solche, die theoretisch direkt an der +5V-Leitung des LCD-Displays betrieben werden können. Eines schönen Tages probier' ich's mal aus :-)

Teil 1 - Display-Umarbeitung

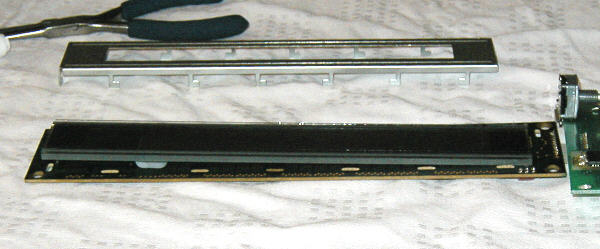

Wie schon geschildert, muss das Display ganz ordentlich umgebaut werden. Die Reflektorfolie muss weg, damit die Leuchtfolie ihren Job erledigen kann. Zunächst muss also die Metallhülle vom Display entfernt werden und dann das Display selbst vorsichtig auseinandergenommen werden.

Achtung: unbedingt vor dem Auseinandernehmen eine Markierung setzen, da die Leitgummis beim Zusammenbau wieder präzise an die selbe Stelle gesetzt werden müssen! Und außerdem - Achtung auf die Finger! Die Glasscheiben des Displays sind extrem scharfkantig, nachdem die Hersteller ja nicht damit rechnen, dass da irgendwer drin herumfingert...

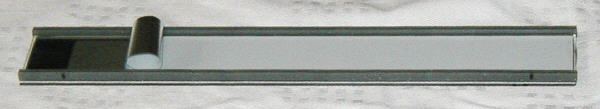

Nachdem das Display auseinandergenommen wurde, kann man vorsichtig die Reflektorfolie ablösen. Dabei ist wirklich höchste Sorgfalt geboten - unter der Reflektorfolie befindet sich eine Polarisationsfolie; wenn die versehentlich mit abgezogen wird, funktioniert das Display nicht mehr.

Achtung auch darauf, dass die Leitgummis am Rand nicht verschmutzt werden; diese stellen den Kontakt zwischen der Flüssigkristallfläche und den Leiterbahnen auf der Platine her, und das funktioniert nur, wenn sie komplett sauber sind.

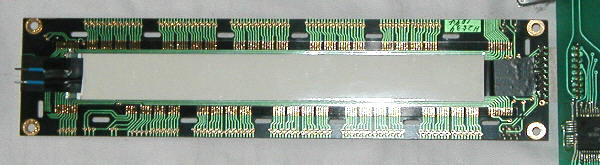

Danach kann man die EL-Folie mit ein wenig Klebstoff - exakt ausgerichtet natürlich! - auf der Platine fixieren. Es empfiehlt sich, die Kontakte auf der vom TAS-Board abgewandten Seite herauszuführen und die Leiterbahnen bis über die Metallhaube hinaus mit etwas Schrumpfschlauch zu isolieren.

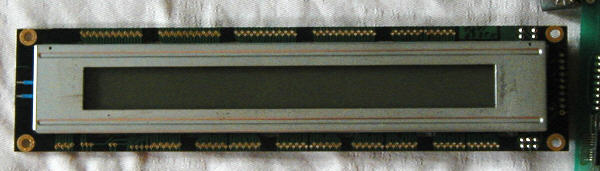

Danach das Display wieder aufsetzen, die Metallhaube drüberstülpen und wieder zubiegen. Durch den Anpressdruck der Metallhaube wird der Kontakt zwischen Leiterbahnen und Display wieder hergestellt - wenn das Display ordentlich, schön exakt wieder am vorherigen Platz aufgesetzt wurde, sollte es wieder genau so funktionieren wie vorher. Wenn einzelne Zeilen oder Spalten fehlen, noch einmal aufmachen und die Ausrichtung korrigieren.

Das ist natürlich nur die halbe Miete... jetzt haben wir ein Display, das ziemlich genauso funktioniert wie vorher, nur dass auf einer Seite zwei Kontakte herausstehen, die gerne verlötet werden wollen... aber womit?

Teil 2 - Inverteraufbau

Wie man anderweitig nachlesen kann, braucht die Leuchtfolie zum Betrieb eine Wechselspannung mit so etwa 100V und so etwa 400Hz. Diese wird im Wave 2.3 von einem Inverter bereitgestellt; das ist die gekapselte Schaltung auf der Stromversorgungsplatine:

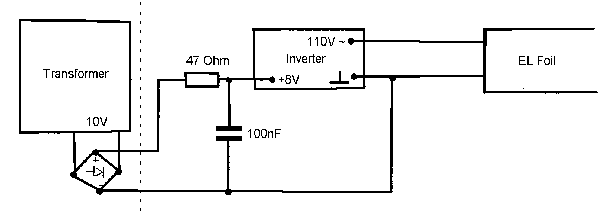

Nachdem der Wave 2.2 eine derartige Platine nicht aufweist, muss die Logik dazu nachgestrickt werden. Diese ist allerdings sehr simpel:

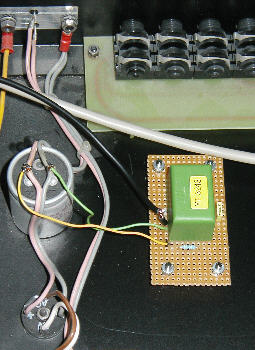

und so sieht's dann aus, wenn es auf einer Lochrasterplatine aufgebaut und im Wave angeschraubt wurde:

... recht einfach, nicht? Das Resultat nach dem Aufdrehen ist ganz am Anfang der Seite zu bewundern.

Anfragen?

Wenn jemand so eine Nachrüstung haben, aber nicht selber machen möchte, kann er mich gerne kontaktieren.
